TCP(Transmission Control Protocol)

신뢰할 수 있는 통신을 위한 연결형 프로토콜. 회선 교환 방식과 유사

스테이트풀stateful 프로토콜. 연결형・신뢰성 통신을 유지하기 위해 상태를 유지하고 활용

TCP 세그먼트 구조

• 송신지/수신지 포트
• 순서 번호 i.e. 시퀀스 번호: 세그먼트의 올바른 순서 보장 번호 🔗신뢰성
  • 순서 번호 = ISN + 송신한 바이트 수
    ISN(Initial Sequence Number)는 MSS* 단위로 쪼개진 세그먼트 중 SYN 플래그가 1로 설정된 세그먼트에 무작위 값 부여
    * Maximum Segement Size로, TCP로 전송할 수 있는 최대 페이로드 크기

TCP MSS

• 확인 응답 번호 i.e. ACK 번호: 상대 호스트가 보낸 세그먼트에 대한 응답. 순서 번호 명시 🔗신뢰성
• 제어 비트 i.e. 플래그 비트: 기본 8비트 부가 정보
  → CWR, ECE, URG, ACK, PSH, RST, SYN, FIN
  • ACK(acknowledgment): 승인
  • SYN(synchronize): 연결 요청
  • FIN(finish): 연결 종료 요청
• 윈도우: 수신 윈도우(RWND, Receiver WiNDow)*의 크기 🔗흐름 제어
  * 윈도우는 송신 호스트가 파이프라이닝할 수 있는 최대량. 데이터의 범위 지정

  파이프라이닝pipelining

  ACK 세그먼트 없이 여러 세그먼트를 연속해서 보내는 방식

통신 단계에 따른 TCP 상태

통신 단계

(연결 전) → 연결 수립 → 데이터 송수신 → 연결 종료

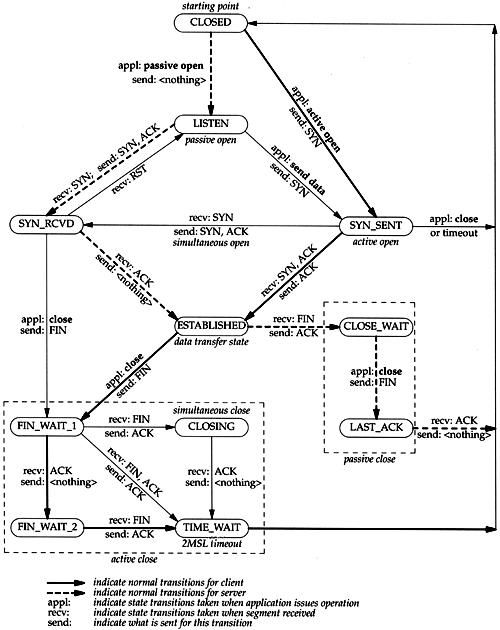

TCP state transition diagram

연결 전

• CLOSED: 연결이 없는 상태
• LISTEN(passive open): 연결 대기 상태. Passive Open 호스트는 LISTEN 상태 유지
  • Active Open 호스트(e.g. client)가 Passive Open 호스트(e.g. server)에게 SYN 세그먼트를 보내면 3-way handshake 시작

TCP states corresponding to normal connection establishment and termination

연결 수립 - 3-WAY HANDSHAKE

송수신 방향	연결 요청 주체	상태	세그먼트	세그먼트 정보
A → B	active open	SYN-SENT	SYN 세그먼트	ISN(A) 1로 설정된 SYN 비트
B → A	passive open	SYN-RECEIVED	SYN+ACK 세그먼트	ISN(B) ISN(A)+1 1로 설정된 SYN+ACK 비트
A → B	active open	ESTABLISHED	ACK 세그먼트	ISN(A)+1 ISN(B)+1 1로 설정된 ACK 비트
-	passive open	ESTABLISHED	-	-

데이터 송수신

• ESTABLISHED: 연결 확립 상태. 데이터 송수신 과정에서는 이 상태 유지

연결 종료 - 4-WAY HANDSHAKE

송수신 방향	연결 요청 주체	상태	세그먼트	세그먼트 정보
A → B	active close	FIN-WAIT-1	FIN 세그먼트(x)	1로 설정된 FIN 비트
B → A	passive close	CLOSE-WAIT	ACK 세그먼트	x+1 1로 설정된 ACK 비트
-	active close	FIN-WAIT-2	-	-
B → A	passive close	LAST-ACK	FIN 세그먼트(y)	1로 설정된 FIN 비트
A → B	active close	TIME-WAIT*	ACK 세그먼트	y+1 1로 설정된 ACK 비트
-	-	CLOSED	-	-

* TIME-WAIT는 재전송 가능성 때문에 일정 시간 유지

• CLOSING: 동시에 연결을 종료하려 할 때, FIN 세그먼트들이 교차하는 상황에 나타나는 상태

TCP 상태 확인

신뢰성 보장 기능

연결 정보 없이는 데이터의 순서나 수신 보장 등 신뢰성 보장 불가능 → ESTABLISHED 상태(데이터 송수신 과정)에서 본격적으로 활성화

1. 오류 제어
   재전송

   • 오류 검출
     ① 중복된 ACK 세그먼트 수신 ② 재전송 타이머의 카운트다운이 끝난 타임아웃 발생
   • 재전송 기법: ARQ(Automatic Repeat Request)

     1. Stop-and-Wait ARQ: ACK 세그먼트 수신 전까지 대기
        • 단순한 구조와 높은 신뢰성 보장
        • 네트워크 이용 효율(대역폭 활용률) 낮음 → 성능 저하
     2. Go-Back-N ARQ: 여러 세그먼트들을 파이프라이닝 방식으로 전송
        • 오류 발생 세그먼트 이후의 모든 세그먼트 재전송
        • 오류 발생 이후의 정상 수신된 세그먼트도 폐기 → 낭비 발생
        • 누적 확인 응답(CACK, Cumulative Acknowledgment)
     3. Selective Repeat ARQ: 여러 세그먼트들을 파이프라이닝 방식으로 전송. 오류 세그먼트만 선택적으로 재전송
        • TCP 세그먼트 헤더의 옵션 필드의 SACK Permitted로 Selective Repeat ARG 지원 여부 확인
        • 재전송 최소화 → 높은 효율. 양쪽 호스트의 세그먼트 상태 추적 필요 → 구현 복잡
        • 개별 확인 응답(SACK, Selective Acknowledgment)
2. 흐름 제어 🔗파이프라이닝
   수신 버퍼의 크기는 한정되기 때문에 버퍼 오버플로가 발생하지 않도록 수신자의 처리 속도를 고려해 전송량 조절

   • 슬라이딩 윈도우
     파이프라이닝 방식을 효율적으로 구현하기 위한 메커니즘. ACK 수신에 따라 윈도우 범위를 슬라이딩

     • 윈도우 범위: 전송 가능한 순서 번호 범위. 윈도우 크기에 따라 결정됨
     • 윈도우 크기: 한 번에 전송할 수 있는 데이터의 최대량 → min(RWND, CWND)
3. 혼잡 제어
   많은 트래픽으로 패킷 처리 속도가 늦어지거나 유실될 우려가 있는 네트워크 상황을 제어하기 위해 전송량 조절
   → 세 번의 중복 ACK 세그먼트를 수신했을 때 혼잡으로 간주

   • 혼잡 윈도우(CWND, Congestion WiNDow)
     혼잡 없이 전송할 수 있는 데이터의 최대량 → min(RWND, CWND)
   • 혼잡 제어 알고리즘



     상황 분류	방법
     타임아웃 발생	CWND=1MSS, SSTHRESH=CWND/2 →  느린 시작 재개
     CWND >= SSTHRESH	느린 시작 종료. CWND/=2 → 혼잡 회피 수행
     세 번의 중복 ACK 발생	빠른 재전송 후 빠른 회복 수행

     • AIMD(Additive Increase/Multiplicative Decrease): 기본적
       혼잡이 감지되지 않는다면 RTT마다 1씩 증가(선형적 증가), 혼잡이 감지된다면 절반으로 감소
     • 느린 시작 알고리즘
       1부터 시작. 문제없이 수신된 ACK 세그먼트 하나당 1씩 증가(지수적 증가). 임계치(SSTHRESH, Slow Start THRESHold) 有 → 활용 초기 전송 속도를 빠르게 확보 가능
     • 혼잡 회피 알고리즘
       RTT마다 1MSS씩 증가(선형적 증가)
     • 빠른 회복 알고리즘
       느린 시작은 건너뛰고 혼잡 회피를 수행 → 빠른 전송률 회복. 빠른 재전송*이 함께 수행
       * 세 번의 중복 ACK 세그먼트를 수신했다면 재전송 타이머가 만료되기 전이라도 해당 세그먼트를 곧바로 재전송하는 기능
   명시적 혼잡 알림(ECN, Explicit Congestion Notification)

   선택적 기능. 연결 수립 과정에서 양쪽 호스트가 CWR+ECE 세그먼트를 통해 ECN 지원 여부 확인

   참조. RFC3168 추가. RTP over UDP에서의 ECN 적용 RFC6679

---

후기: 통신 단계와 TCP 상태를 매치하며 이해하는 데 생각보다 시간이 걸렸다. 메커니즘을 직접 그려본 게 도움이 됐다. 공유 받은 영상도 TCP 통신 과정을 이해하는데 정말 많은 도움이 됐다. 덕분에 책에서는 자세히 다루지 않아 넘어간 용어와 역할을 파악할 수 있었다. 완전히 이해했다,는 아니지만 살 붙이기까지는 했다. 와이어샤크로 실습하면 완전히 이해할 수 있지 않을까. 그럼에도 계속해서 추가적인 공부는 필요할 것 같다.

1. 스테이트풀과 스테이트리스를 좀 더에 해당하는 다른 프로토콜도 찾아봐야 겠다. HTTP가 스테이트리스에 해당한다니 응용 계층에서 더 알아보도록 하겠다.

2. TCP의 신뢰성 부분에서는 깊이 있게 들어간다면 보안과 관련이 있다. 최근에 보안 이슈가 터진만큼 조금 더 공부해서 나쁠 건 없을 듯.



🤔 연결 수립은 세 단계인데, 연결 종료는 네 단계로 구분한 이유가 뭘까. 상태와 관련이 있는 것 같다.
